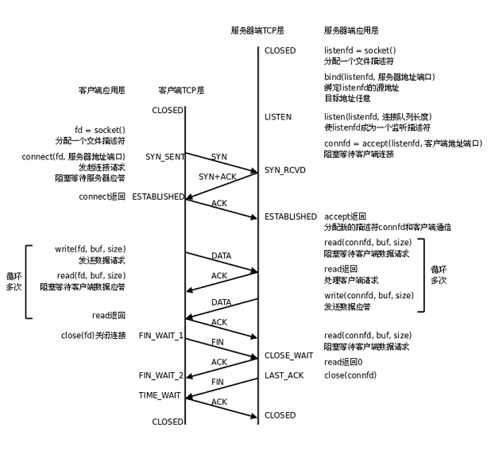

1. 简单了解Tcp的三次握手与四次挥手
客户端主动发起请求，服务器被动接收信息。
而客户端是发起链接，建立链接的过程叫做三次握手。
客户端询问服务器是否可以和你建立链接。
- 向服务器发送携带SYN标志位的数据报
服务器回应客户端，可以建立链接，什么时候建立呢？
- 向客户端发送携带SYN+ACK报文
客户端回应服务器，就现在。
- 向服务器发送ACK报文
三次握手完成，然后链接被建立，操作系统需要维护链接，那么还要创建对应的数据结构。对应的接口是connect系统调用，也就是说connect触发了三次握手。
主动发起链接的客户端，但是客户端，服务器都可能主动断开链接。这个过程叫4次挥手。
例如，客户端主动断开。
向服务器发送FIN标志位报文，服务器向客户端发送ACK确认，至此客户端到服务器这条通到被关闭。服务器发送FIN标志位报文，客户端发送ACK确认，然后服务器到客户端这条通道被关闭。
四次挥手完成，首先关闭打开的链接，然后操作系统会清理刚才创建的数据结构。对应的接口是close，当谁调用close即就触发了四次挥手。
Tcp双方通信，地位对等。
TCP是全双工即服务器可以向客户端收发数据，服务器也可以收发数据。
管道是一种半双工，他只能单向传输。即一个发数据，一个接受数据。
2. TCP协议在内核中的数据结构
在创建网络sock套接字时，以Tcp为例
操作系统会创建出struct socket结构体他是文件系统层面的，与进程相关连起来。
Tcp协议，同时还会有具体的tcp文件描述符。那么怎么将它和文件相关连起来呢。

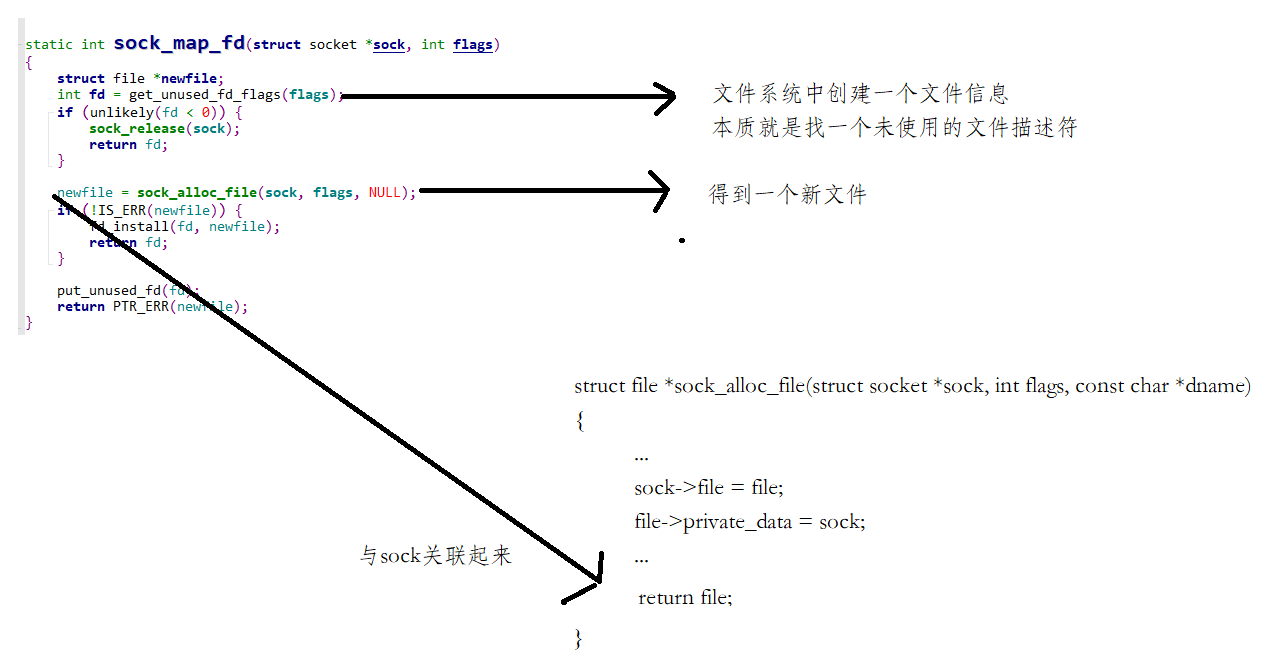

通过sock_map_fd函数创建新文件，将他和sk与tcp_sock关联起来。

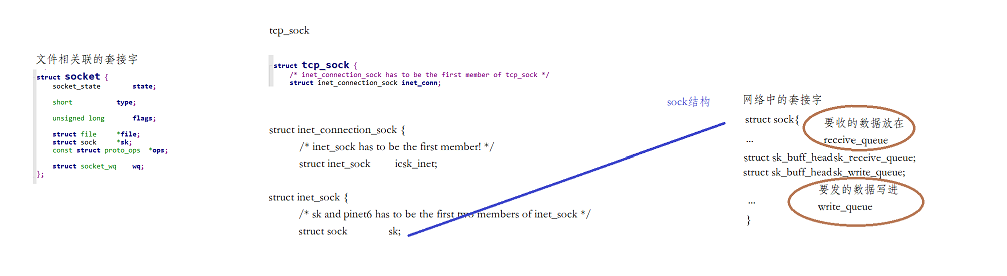

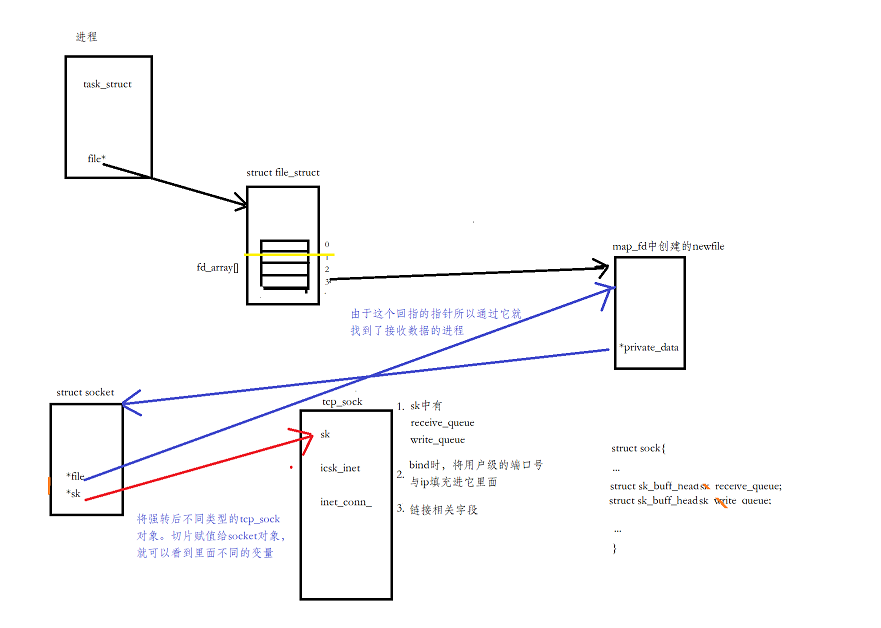

归纳一下，创建一个套接字，在内核分配了这些数据结构
创建一个套接字文件描述符时，先创建了newfile，然后与socket关联起来，socket里面的file回指到newfile中，sk指向一个具体的tcp_sock。
所以在read/recv的时候，传入文件描述符，读取到socket中的sk,从他的接收队列里面读取到了数据。
3. HTTP协议
应用层充满了协议，协议是一种 “约定”。 socket api的接口, 在读写数据时, 都是按一连串的比特位来发送接收的. 如果我们要传输一些"结构化的数据" 怎么办呢？比如说结构体数据。
网络发送采用的是序列化方式，可以简单的理解成将它们全部揉在一起。多变一，而接收的时候采用反序列化，也就是一变多。
3.1 网络版计算器
我们所写的protocol也就是一种协议。我们是在应用层编写的，使用的是传输层tcp协议的接口。我只管用，并不关心它的底层细节是怎么样的。上层永远是使用下层的接口。
3.1.1 自定义协议
Protocol.hpp:
#ifndef __PROTOCOL_HPP__
#define __PROTOCOL_HPP__
#include<iostream>
typedef struct request{
int x;
int y;
char op;
}request_t;
typedef struct reponse{
int code;
int result;
}reponse_t;
#endif
3.1.2 服务器
Server.hpp:
#ifndef _SERVER_HPP_
#define _SERVER_HPP_
#include<iostream>
#include<sys/types.h>
#include<unistd.h>
#include<cstdlib>
#include<cstring>
#include<sys/socket.h>
#include<netinet/in.h>
#include<arpa/inet.h>
#include<sys/wait.h>
#include"protocol.hpp"
using namespace std;
class server{
private:
int port;
int lsock;
public:
server(int _p)
:port(_p)
,lsock(-1)
{}
void initServer()
{
lsock=socket(AF_INET,SOCK_STREAM,0);
if(lsock < 0)
{
cerr<<"socket error"<<endl;
exit(1);
}
struct sockaddr_in local;
local.sin_family=AF_INET;
local.sin_port=htons(port);
local.sin_addr.s_addr=INADDR_ANY;
//创建套接字就是创建那批数据结构，而bind就是往结构里面填充ip与端口号
if(bind(lsock,(struct sockaddr*)&local,sizeof(local))<0)
{
cerr<<"bind err"<<endl;
exit(2);
}
if(listen(lsock,5)<0)
{
cerr<<"listen error"<<endl;
}
}
void cal(int sock)
{
//短链接来完成计算，执行一来一回，断开。
//计算结果返还回去
reponse_t rp{4,0};
//收到请求开始计算
request_t rq;
ssize_t s=recv(sock,&rq,sizeof(rq),0);
if(s > 0)
{
rp.code=0;
switch( rq.op )
{
case '+':
rp.result=rq.x + rq.y;
break;
case '-':
rp.result=rq.x - rq.y;
break;
case '*':
rp.result=rq.x * rq.y;
break;
case '/':
if(rq.y!=0)
{
rp.result=rq.x/rq.y;
}
else
{
//除0
rp.code=1;
}
break;
case '%':
if(rq.y!=0)
{
rp.result=rq.x % rq.y;
}
else{
//模0
rp.code=2;
}
break;
default:
rp.code=3;
break;
}
}
send(sock,&rp,sizeof(rp),0);
close(sock);
}
void start()
{
struct sockaddr_in peer;
for(;;)
{
socklen_t len=sizeof(peer);
int sock=accept(lsock,(struct sockaddr*)&peer,&len);
if(sock < 0)
{
cerr<<"accept error"<<endl;
continue;
}
if(fork()==0)
{
if(fork() > 0)
{
//子进程直接退出
exit(0);
}
//孙子执行任务，虽然他成为孤儿进程，但是会被1号进程所领养
close(lsock);
cal(sock);
exit(0);
}
close(sock);
//子进程直接退出，我就等待他
waitpid(-1,nullptr,0);
}
}
~server()
{
close(lsock);
}
};
#endif
Server.cc
#include"Server.hpp"
void Menu(string str)
{
cout<<"Usage: "<<endl;
cout<<str<<"server port"<<endl;
}
int main(int argc,char* argv[])
{
if(argc!=2)
{
Menu(argv[0]);
exit(1);
}
server *cp=new server(atoi(argv[1]));
cp->initServer();
cp->start();
delete cp;
return 0;
}
3.1.3 客户端
Client.hpp
#ifndef _CLIENT_HPP_
#define _CLIENT_HPP_
#include<iostream>
#include<sys/types.h>
#include<unistd.h>
#include<cstdlib>
#include<cstring>
#include<sys/socket.h>
#include<netinet/in.h>
#include<arpa/inet.h>
#include<sys/wait.h>
#include"protocol.hpp"
using namespace std;
class client{
private:
string ip;
int port;
int sock;
public:
client(string _ip,int _p)
:ip(_ip)
,port(_p)
,sock(-1)
{}
void initClient()
{
sock=socket(AF_INET,SOCK_STREAM,0);
if(sock < 0)
{
cerr<<"socket errot"<<endl;
exit(0);
}
}
void start()
{
struct sockaddr_in server;
server.sin_family=AF_INET;
server.sin_port=htons(port);
server.sin_addr.s_addr=inet_addr(ip.c_str());
if(connect(sock,(struct sockaddr*)&server,sizeof(server))<0)
{
cerr<<"connect error"<<endl;
exit(2);
}
reponse_t rp;
request_t rq;
cout<<"please enter data1:";
cin>>rq.x;
cout<<"please enter data2:";
cin>>rq.y;
cout<<"op:";
cin>>rq.op;
send(sock,&rq,sizeof(rq),0);
recv(sock,&rp,sizeof(rp),0);
cout<<"code:"<<rp.code<<endl;
cout<<"result:"<<rp.result<<endl;
}
~client()
{
close(sock);
}
};
#endif
Client.cc
#include"Client.hpp"
void Menu(string str)
{
cout<<"Usage: "<<endl;
cout<<str<<"server ip and port"<<endl;
}
int main(int argc,char* argv[])
{
if(argc!=3)
{
Menu(argv[0]);
exit(1);
}
client *cp=new client(argv[1],atoi(argv[2]));
cp->initClient();
cp->start();
delete cp;
return 0;
}

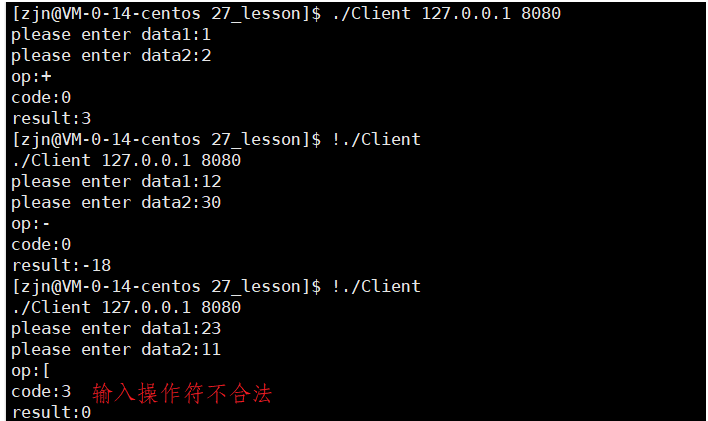

3.1.4 实验现象
Server端正在提供服务。
Client端由于是短链接，所以他发出信息，接收到回来的消息就退出了。
4. TcpDump抓包工具

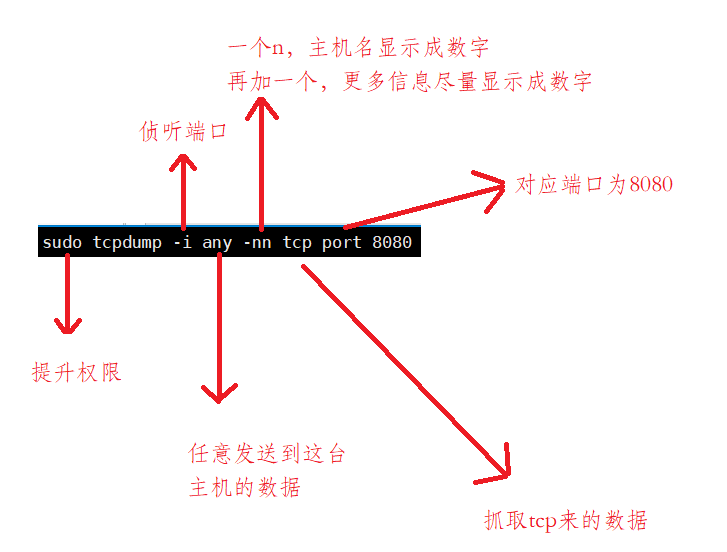

tcpdump，可以抓取tcp，udp，可以抓icmp，基本传输层的时候都可以抓，

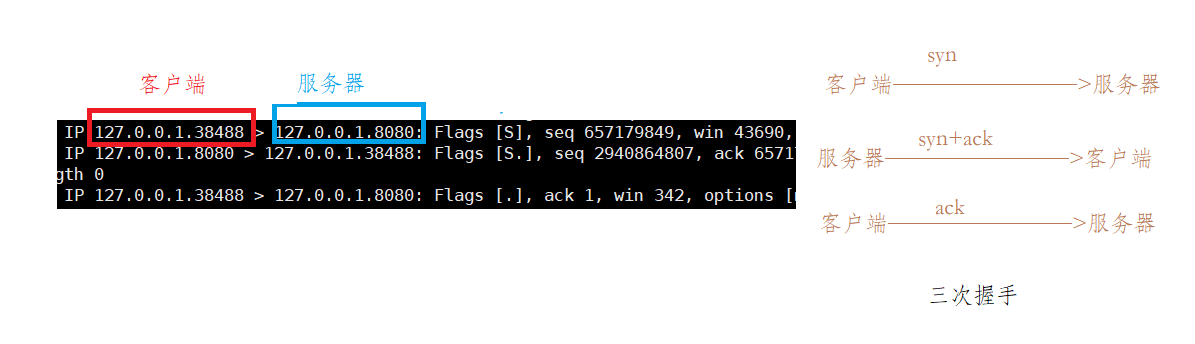

先启动服务器，在启动客户端，开始三次握手，准备连接（未发数据）
客服端发数据，服务器接收并处理数据，然后服务器先断开。
像刚才的protocol.hpp中就可以认为我们做的某种协议规定，基于应用层的自定义协议。一个个结构体，send将他们看做一个个二进制流，recv将他们有看做一个个结构体，所以也完成了序列化与反序列化。但是结构体有一个隐患，由于客户端和服务器的主机不同，结构体内存对齐数，主机位数，指针大小，都不一样。
5. HTTP协议
他是应用层的超文本传输协议

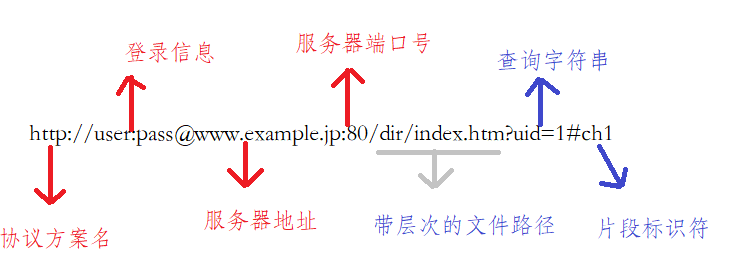

5.1 认识URL
url就是俗称的网址。
现在用的大多数https,对数据有所加密，端口为443。
- http，超文本传输协议，端口为80。
- 登录信息，一般省略。
- 服务器地址即域名
- 端口号不能省略，但是浏览器知道你是什么协议，你的名字已经和一个端口号强绑定了。
- 即服务器的资源
- 查询字符串就是后面就是所带参数，最经典的就是搜索引擎
- 片段标识符，就像网站中嵌入图片的编号
服务器资源里，第一个’/’，他叫做web根目录，但不能等同于根目录，他是任意文件夹的根目录。即就是把这个文件（数据）从服务器拿到本地，让浏览器解释。
5.2 urlencode与urldecode

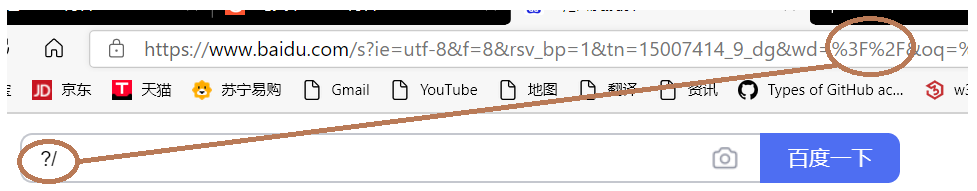

像’？’ ’ / '，url中的符号，像这样的字符，他被url采用特殊含义去理解，因此这些字符是不能随意出现的，假如哪个参数中不得已要带，我们要对他进行转义操作。
将需要转码的字符转为16进制，然后从右到左，取4位(不足4位直接处理)，每2位做一位，前面加上%，编码成%XY格式。
还有专门的urlencode工具。可以进行在线编码。
urlencode就是编码。
urldecode就是解码。
5.3 HTTP基本特征
- 无链接
- 无状态
不记录用户任何的信息，发送request，收到reponse进行解释 - 简单快速
http1.0,短链接进行文本传输。http1.1，长连接。
Tcp已经在传输层成功的建立了链接，不需要http多此一举。
Tcp有状态，三次握手后，建立链接，进入establish。断开链接，四次挥手时time_wait,close_wait等。也不需要http多此一举。
也就是说，http只管，客户端发送一个request,服务器收到然后返回一个response，客户端进行解释，就完成了他的工作。但是这时又有个疑惑，他只管这些，那我们登录某个网站之后，在一段时间内，是不需要再次重新登录的，这又是怎么回事呢？其实是两个东西在起作用cookie和session。
5.4 HTTP协议格式
tcp是面向字节流的，那么上层怎么知道他把request数据发送完，或者将response数据解析完了呢？
先来看看他们的结构

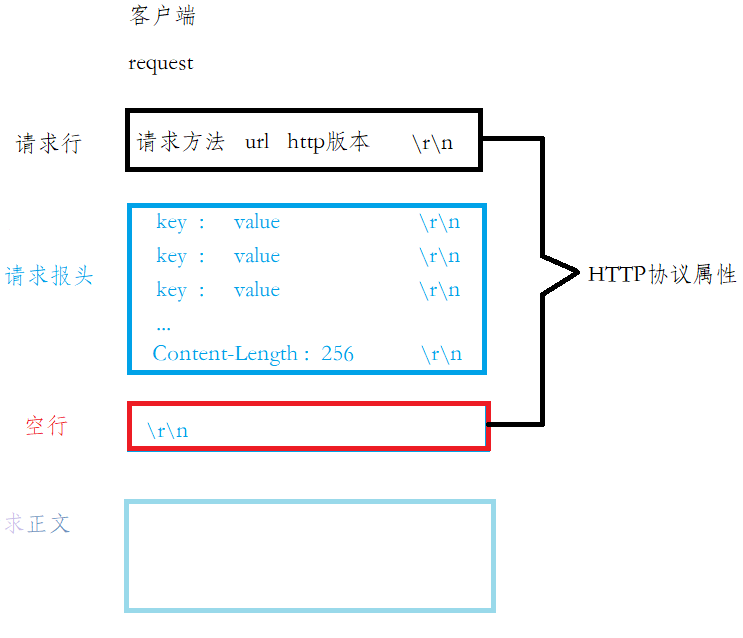

request：
- 请求行
请求方法：大多数为post和get
url:即资源所在的路径
version:http版本
最后以/r/n结束，说明他是一行数据 - 请求报头
由一个个key,val组成，每个key，val都以/r/n结束。
例子Content-Length：256，就是一个key:val，说明正文部分有256个字节 - 空行
与正文的分割点，就是有效载荷。 - 请求正文
上传的某些数据
也就是说，当读到空行，就说明我们将http协议属性读取完毕，接下来就是他的正文。从空行开始，由于报头部分已经读取到正文的长度，所以直接读取对应的val就完成了。

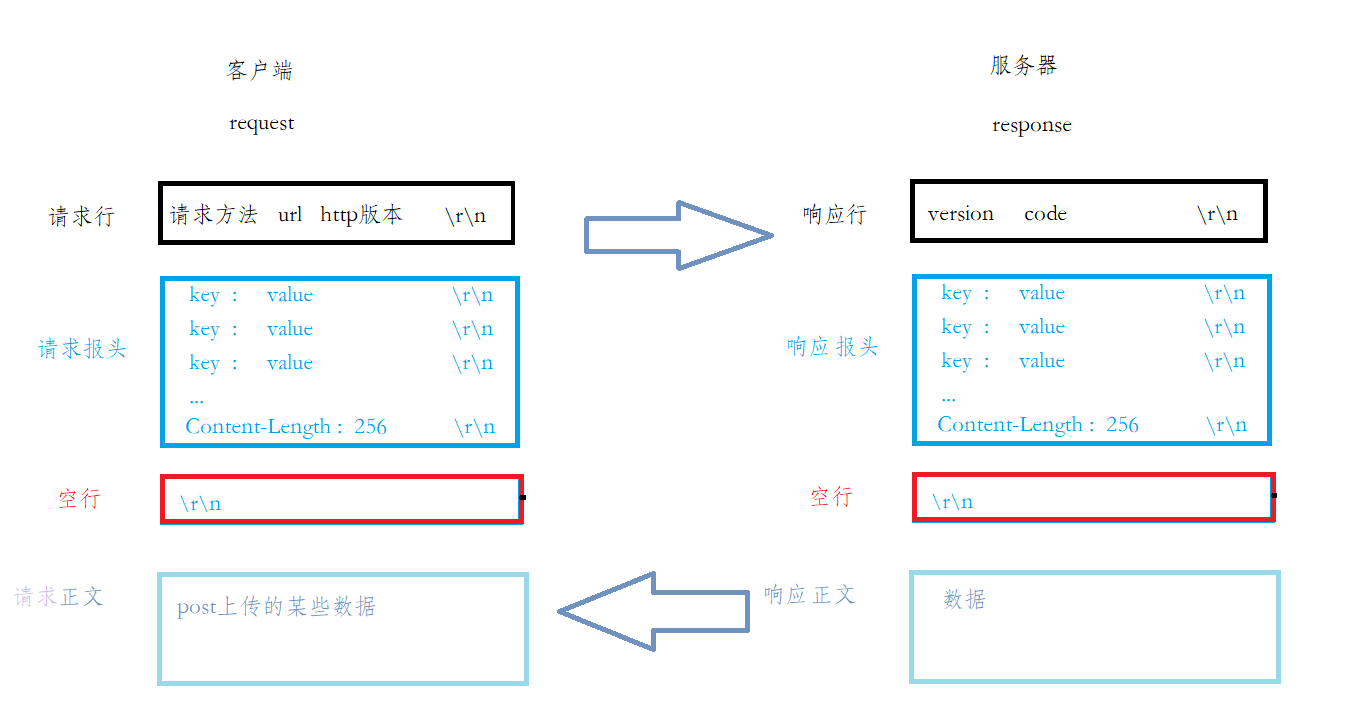

response：
- 响应行
http版本
状态码
其余与request完全类似。
request与response构成一次短链接
6. HTTP抓包工具

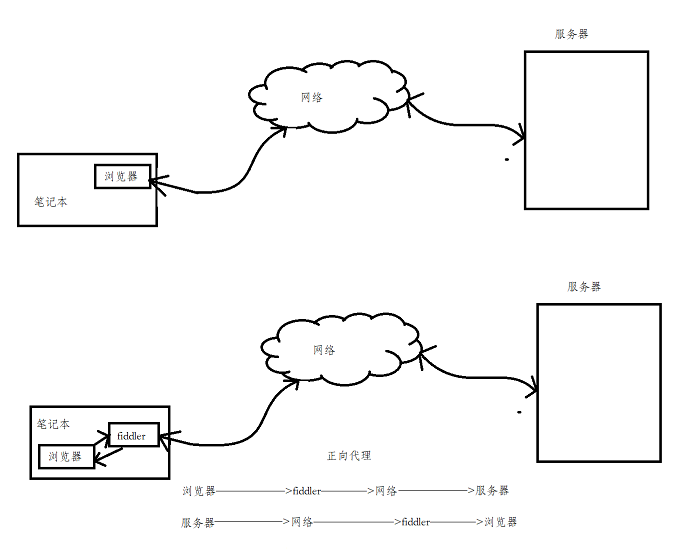

所使用的工具叫Fiddler，其原理比较简单。通过这张图即可表明

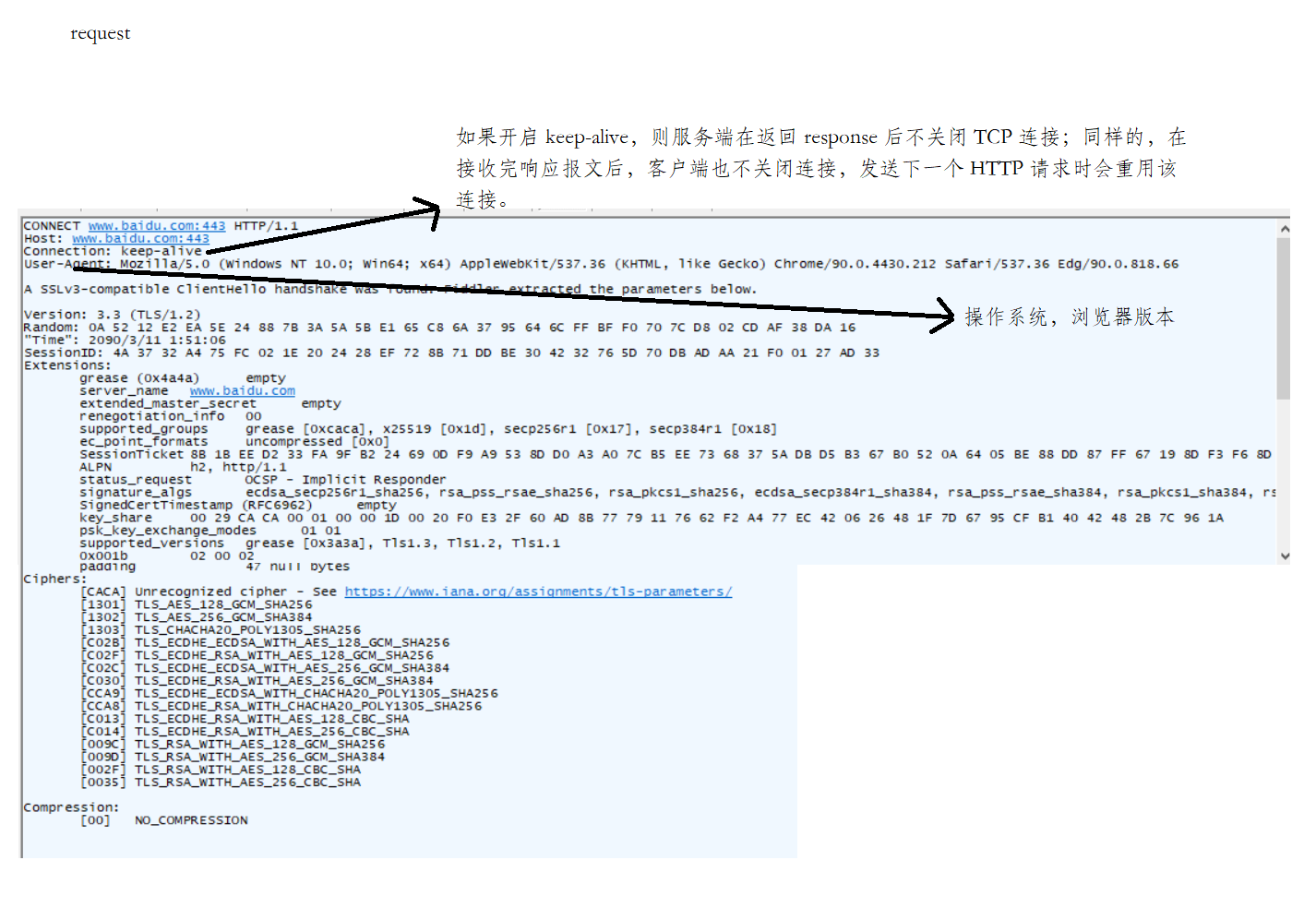

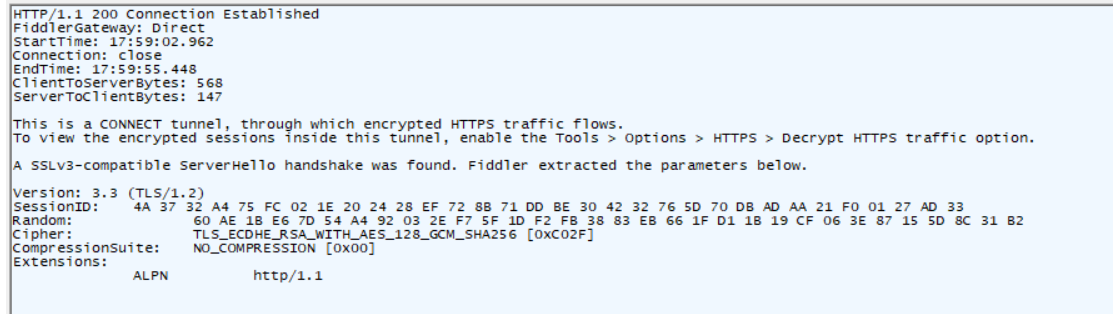

抓取的request
抓取的response
他们都可以和刚才画的两张简图对应起来。
7. Telent工具
之前提到过这个工具，百度服务器的80端口是对外提供服务的，所以直接连接.
写一行请求行，回车发出去。
不写报头，在回车一次。
就发出去了空行。由于是get方法就不发正文了。

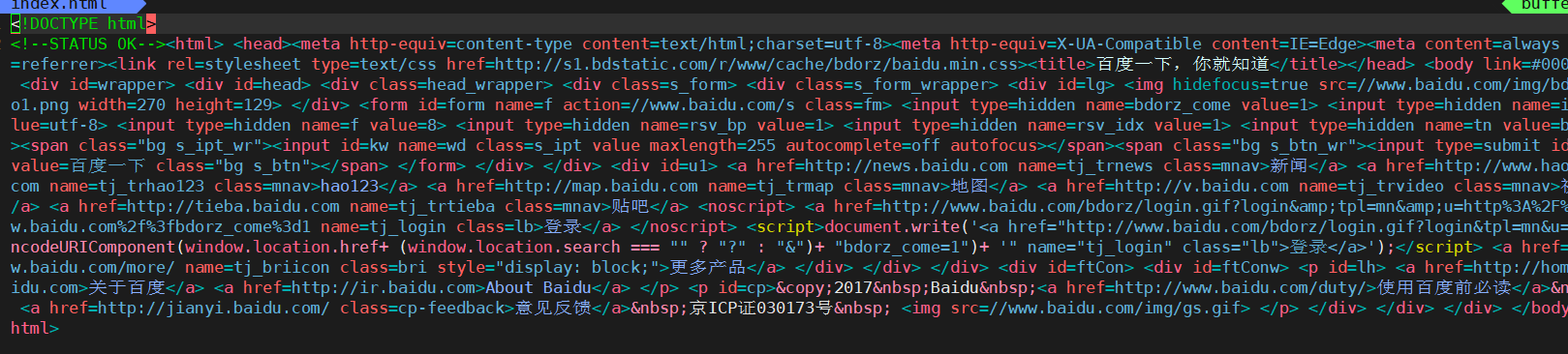

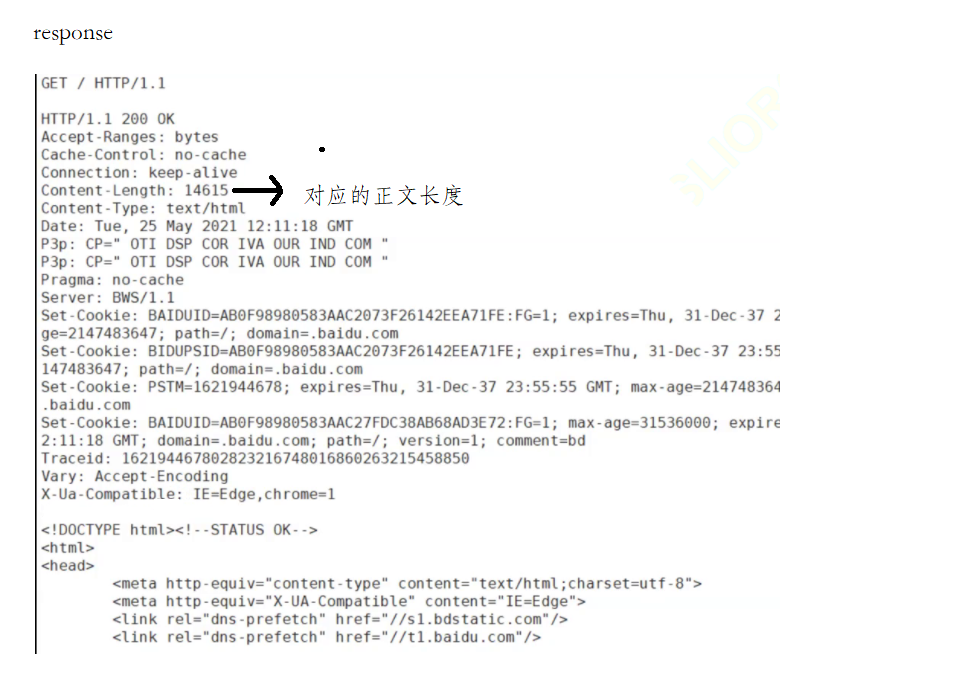

其他不必多说，和简图可以对应，最主要的是这个正文长度。底下很多很多，Content就记录了他的字节

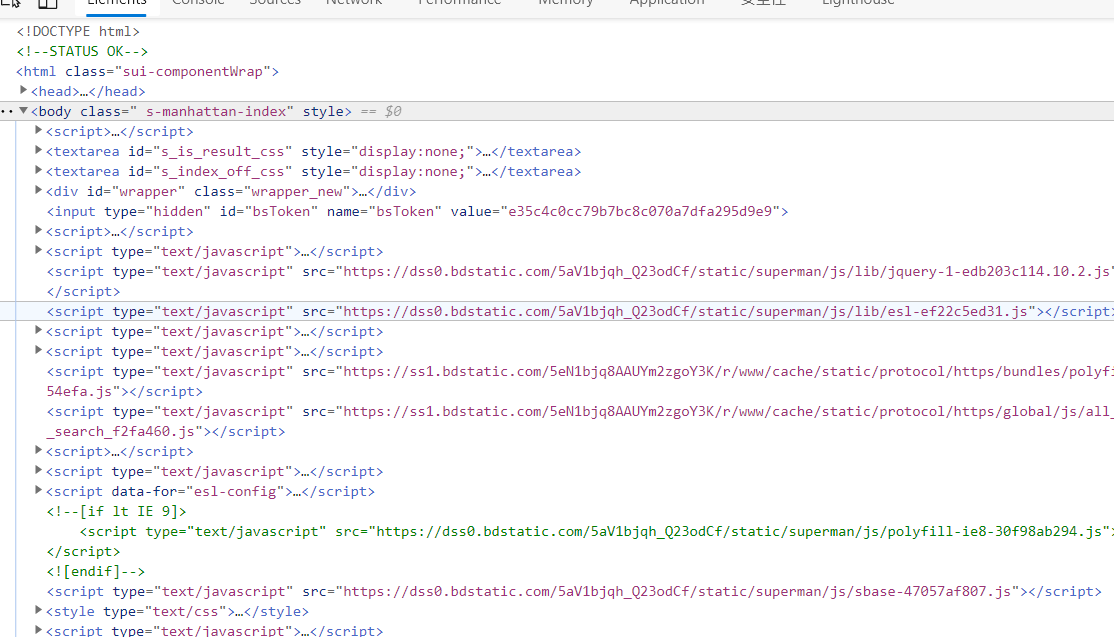

在浏览器查看后

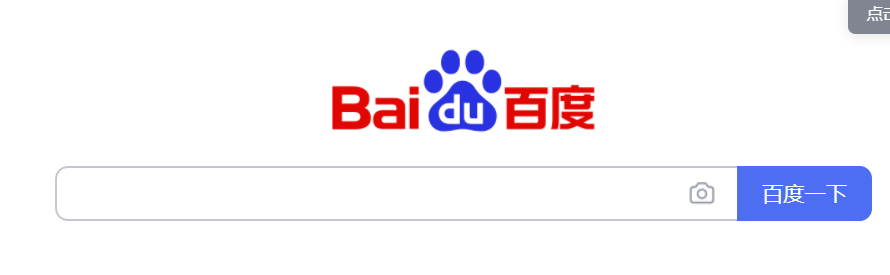

html被浏览器解释过后，就成了看到的这样。
当在任意登陆窗口，登录账号和密码。post传参数据在正文中，get方法传参数据在url中。
使用fiddler抓包，竟然可以看到正文中的账号密码，没有加密
request:
response立刻返回：

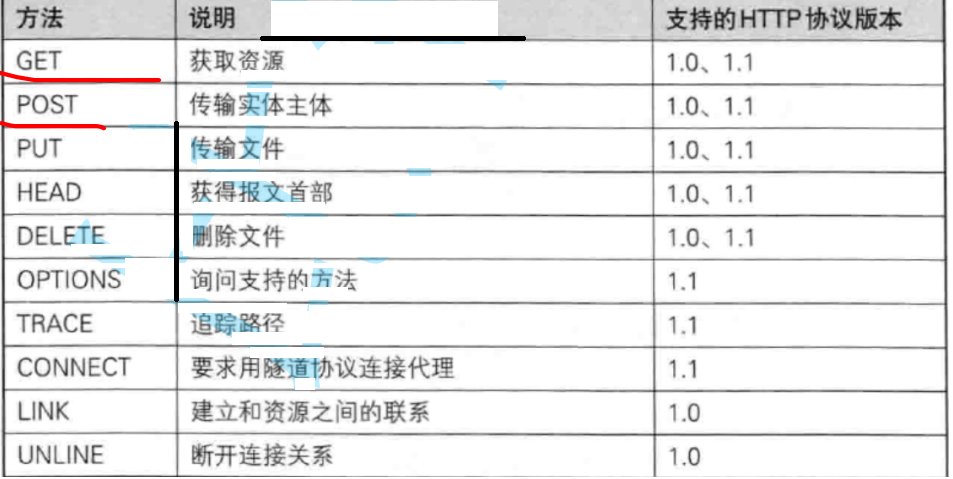

所以get,post方法的区别：
get通过url传参，post通过正文传参。get方法不安全，post方法也不是很安全，但是post相对于get更加私密一些。
url是有长度的，正文部分理论是没有长度限制的，因为有个Content——length标识，但是电脑资源有限，那么他也肯定是有限的。

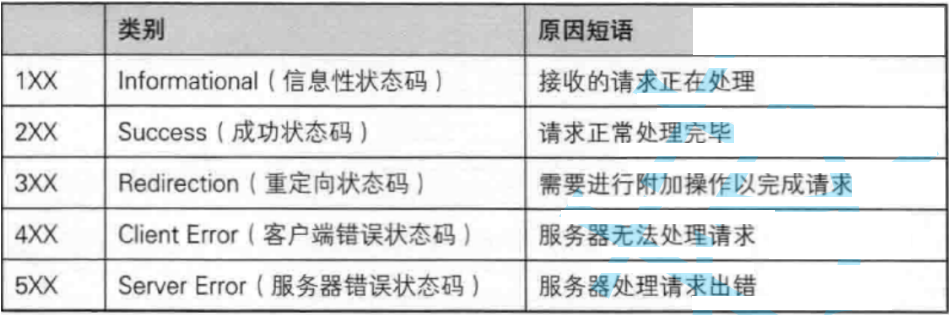

HTTP状态码
4xx，其实是客户端出错，因为他是“不合理的请求”。
8. HTTP常见报头
- Content-Type: 数据类型(text/html等)
- Content-Length: Body的长度
- Host: 客户端告知服务器, 所请求的资源是在哪个主机的哪个端口上;
- User-Agent: 声明用户的操作系统和浏览器版本信息;
- referer: 当前页面是从哪个页面跳转过来的;
- location: 搭配3xx状态码使用, 告诉客户端接下来要去哪里访问;
- Cookie: 用于在客户端存储少量信息. 通常用于实现会话(session)的功能
9. wget工具简单爬取网页
使用wget工具
服务器会有反爬机制，判断user-agent是否存在，有说明你是浏览器用户，没有就说明机器在访问。即使伪装user-agent也会被发现规律性来防止。虽然永远是进攻的人占取主动权，但千万不要乱爬，否则会被带走的。
10. cookie 和 session
http虽然是无状态，但是有cookie保存信息。
比如看视频看了第一个视频，继续看第二个，不需要登录，就是因为cookie保存了信息，提升用户体验。

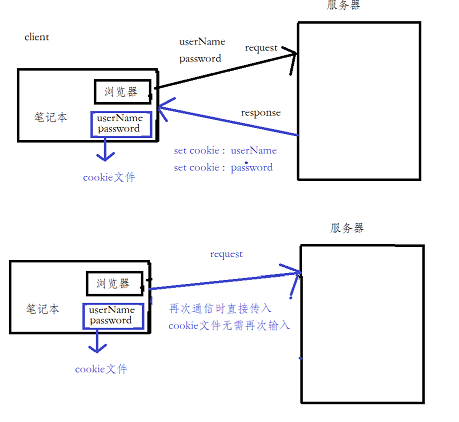

原理
那么他是内存级文件，还是硬盘级文件呢？
内存级就是浏览器关闭，重新打开就需要再次输入。
硬盘级就是即使关机，重新打开依旧不需要输入。
显然是硬盘级。
但是很不安全，假如电脑中毒，直接copy我的cookie文件，就可以不用登陆，访问我曾经的资源。

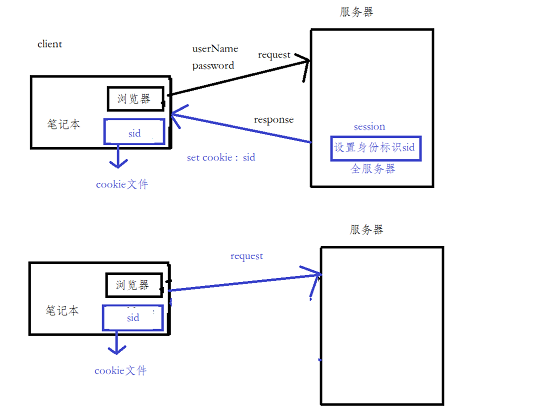

所以他又引出了一个概念，session。
虽然这时依旧有可能泄漏，但他最多可以和我访问一个资源，他是看不见我的用户名，密码等敏感信息，因为此时我的一切都在服务器保存着！存在本地客户端的只有一个sid。相对比较安全。
假如此时他想要更改你的qq账号密码，需要窃取腾讯服务器，几率机会为零，除非你的账号密码过于简单，就算由于简单被盗取更改，还可以查看ip来查看你的常驻ip。常驻ip还一样，那就只能申诉了。
